Durchdachtes Zubehör für intelligente Wärmespeicherung. Optimal abgestimmt auf deinen LINK3-Speicher
MPU
Montageplatte Universal zum Aufbau von bis zu drei bauseitig gestellten Normpumpenstationen mit einem Strangachsabstand von 125 mm oder bis zu vier Pumpengruppen mit einem Strangachsabstand von 90 mm. Ebenso können Pumpen- und Mischsysteme komfortabel selbst aufgebaut werden (z. B. unten). Des Weiteren können oben Solarstationen oder andere Komponenten frei montiert werden. Gerne werden MPUs auch als Montageplattform für Leitungsführungen verwendet. Hohe Tragkraft von bis zu ca. 40 kg vertikaler Last.

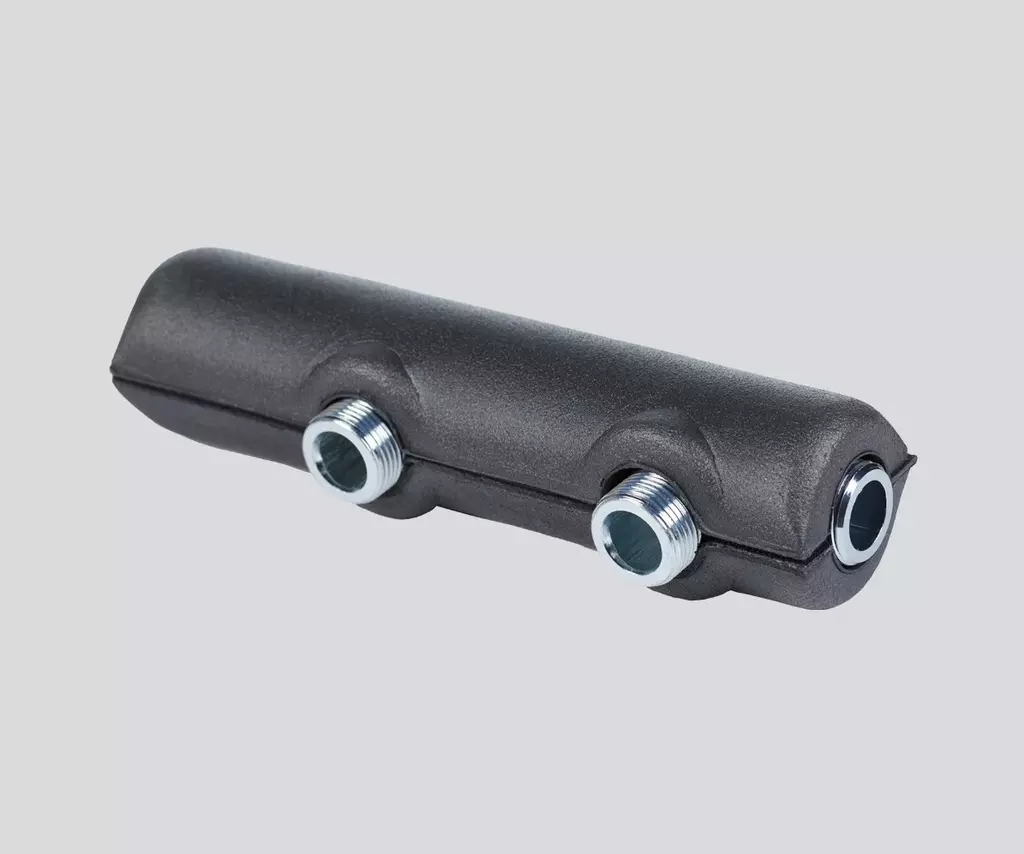

FVHKGS
Fertigverteilerheizkreisgruppe (pro
Heizkreisgruppe werden zwei FVHKGS benötigt) zur tragfesten Montage auf der
Halteplatte MPU für die Aufnahme von Heizkreisgruppen. Verbindungsanschluss zum Speicher durch Wellrohrverbinder DN23 mit 1 Zoll Überwurfmutter FV330 oder FV380; mit jeweils zwei frontseitigen Anschlüssen 1 Zoll AG flach für Energieversorgung, -abzweigung, Parallel- oder Serienverschaltung

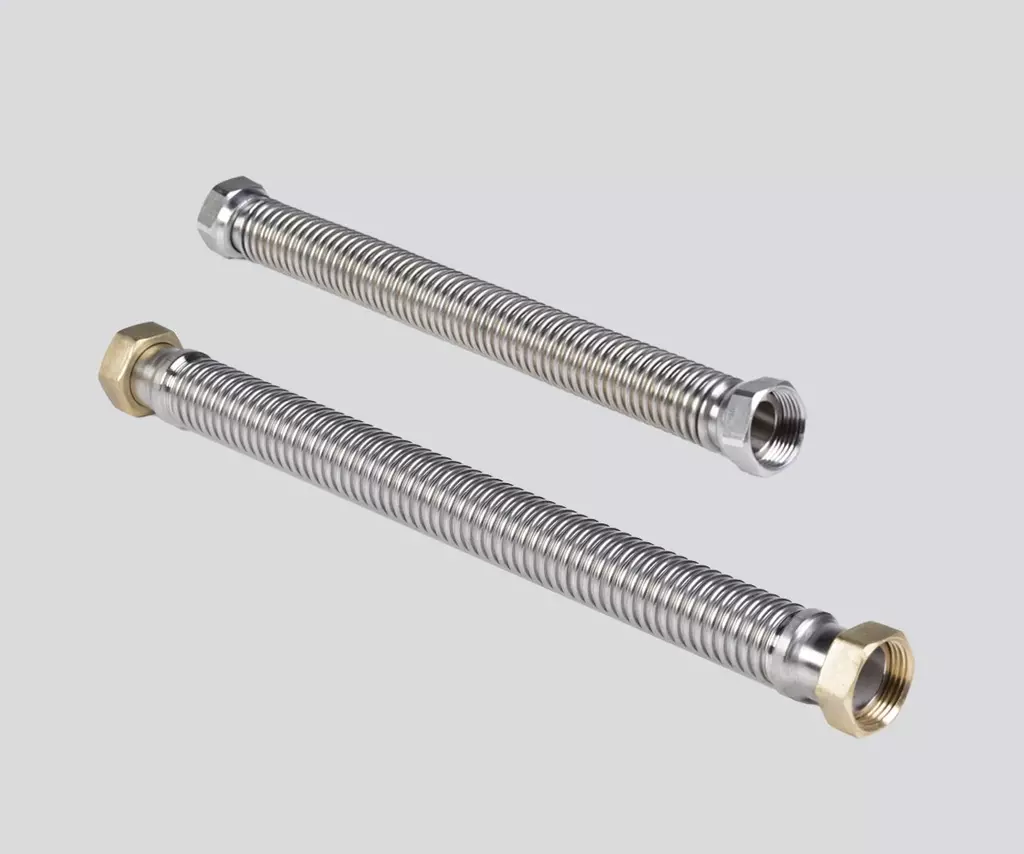

FV380 oder FV330
Fertigverrohrung – Wellrohranschlüsse mit einer Länge von 380/330 mm zur speicherseitigen Verrohrung der Heizungsanschlüsse 1 bis 5 zu den FVHKGS mit den aufgebauten Heizkreisgruppen; wird gerne auch als Anschlussverlängerung zur Überleitung auf Verrohrungssysteme für bereits bestehende, wandmontierte Heizkreise
verwendet. Da DVGW-geprüft (Deutscher Verein des Gas- und Wasserfaches), auch als Verlängerung des Kaltwasseranschlusses verwendbar
Speicher-Isolierung Klasse B
100 mm Isolierung aus Neodul (Polystyrol) für höchste Isolieransprüche. Innenseitig mit hochwertigem Vlies zum Schutz gegen Luftkonvektionen und Kamineffekte zwischen Speicher und Isolierung. Brandklasse B1 (DIN 4102), 0,0316 W/mK (EN12667), mit Polystyrol Oberfläche mit Narbung.
- ISO950BP – für alle POWERLINK
- ISO950BC – für alle COMFORTLINK
- ISO750BD – für DUOLINK-Cool
- ISO530BE – für ECOLINK-New
EHPK-Set
Elektroheizpatronenkörper mit 3x 6/4“ Anschluss und 1/2“ Entleerung inkl. Isoliermatte 10 mm zum Aufkleben, für den zwangsdurchströmten, vertikalen Betrieb von Elektro-Heizpatronen für die thermische Einschichtung (bis zu einer Einschublänge von 980mm). Bitte prüfen Sie, ob das Heizelement vertikal anwendbar ist. Bei Anwendung im thermischen Schichtungsbetrieb (Schwerkraft) ist auf kurze, möglichst winkelfreie und ausreichend groß dimensionierte Verrohrung zu achten (mindestens DN28, ab 3 kW DN32, Schwerkraftanwendung bis maximal 3,5 kW). Die Heizvorrichtung muss maximal
tief montiert werden (= maximale Konvektionskraft!).
Mit zwei integrierten Tauchhülsen für Fühler sowie für das thermische Element des inkludierten Thermostatkopfes. Inklusive thermischem Ventil mit
umgekehrtem Wirksinn.

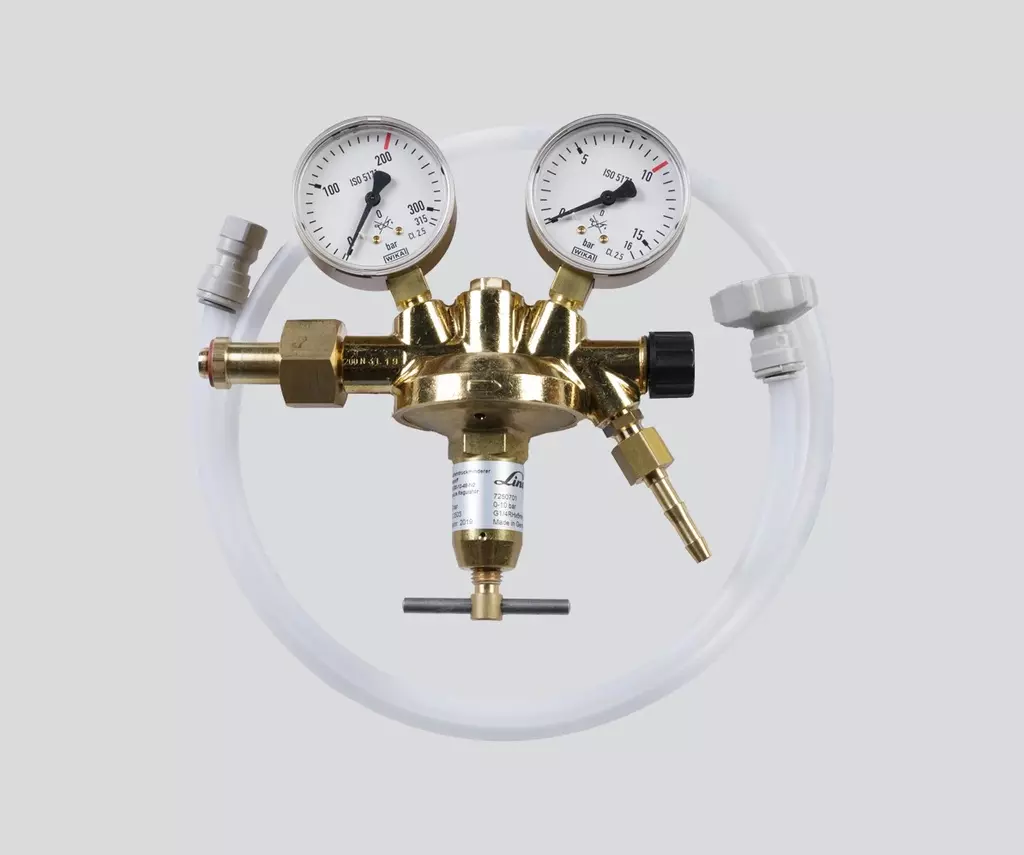

DMS
Mit dem Druckminderer für die
ordnungsgemäße und sichere Befüllung mit Stickstoff, kann über einen 3/4“ Schlauchanschluss, am handelsüblichen Kesselfüll- und -entleerungshahn befüllt
werden. ACHTUNG: Verwenden Sie niemals Stickstoff-Druckflaschen ohne Druckminderer! Beachten Sie die Gebrauchsanweisung sowie die Montage- und Betriebsanleitung von LINK3!

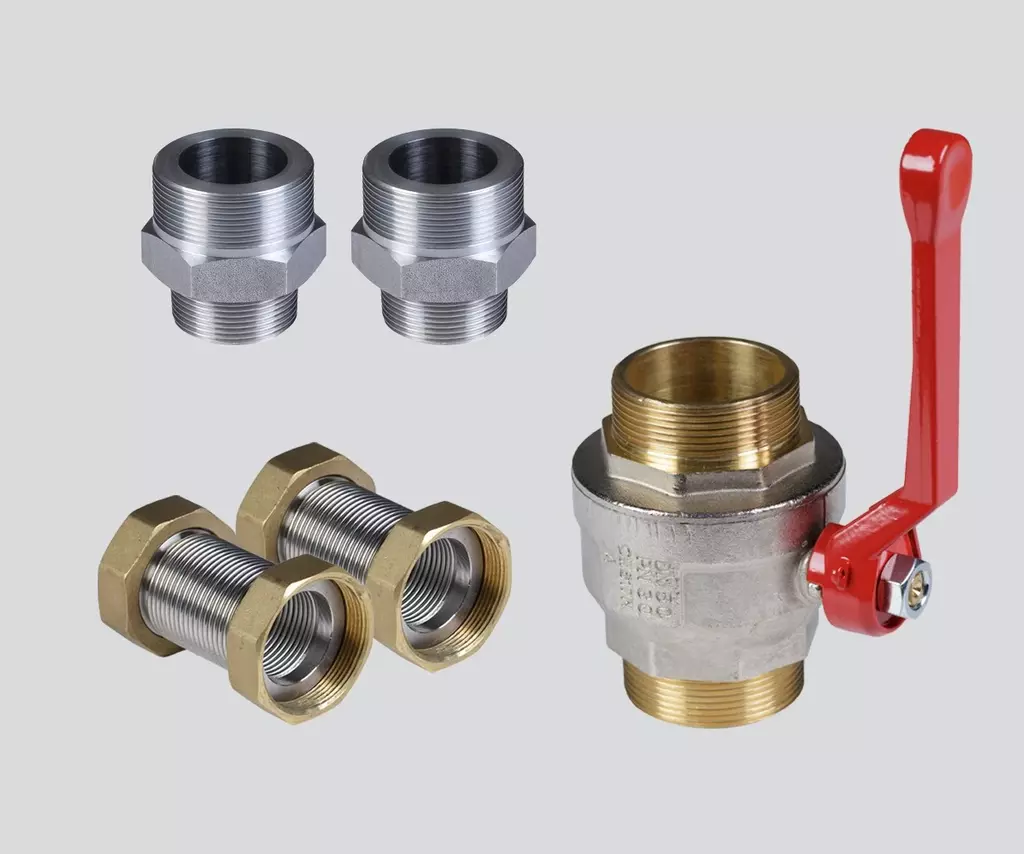

PVS4064KH
2 Stk. Pufferverbindungs-Kompensatoren
DN40 mit beidseitig 2 Zoll Überwurfmutter, 2 Stk. Reduziernippel 6/4 Zoll auf 2“ flach sowie einem Kugelhahn DN32. Sie dienen zur spannungsfreien Verbindung zweier Speicher (Haupt- und/oder Beistellspeicher).

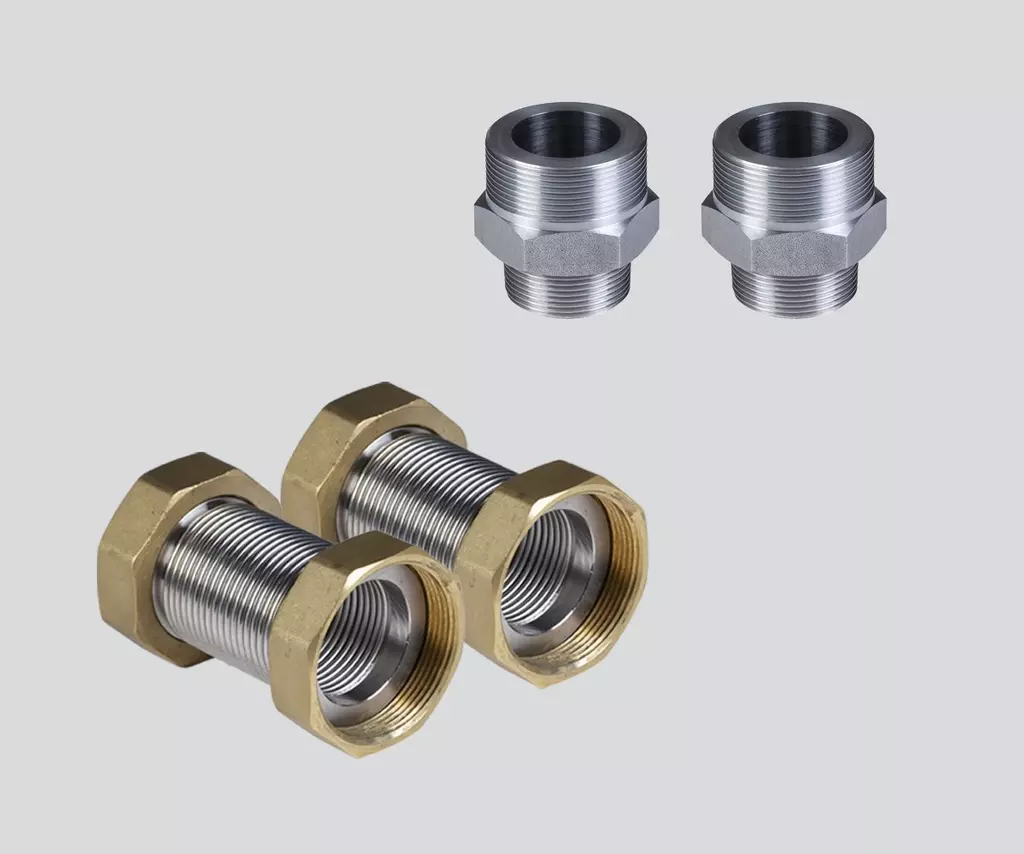

PVS4064OV
2 Stk. Pufferverbindungs-Kompensatoren
DN40 mit beidseitig 2 Zoll Überwurfmutter und 2 Stk. Reduziernippel 6/4 Zoll auf 2“ flach sind für die Verwendung mit 2-Wege- oder 3-Wegeventil, 2-Wege- oder 3-Wege-Kugelhahn oder anderer bauseitig bereitgestellter bzw. gewünschter Verwendung vorgesehen. Sie dienen zur spannungsfreien Verbindung zweier Speicher (Haupt- und/oder Beistellspeicher).

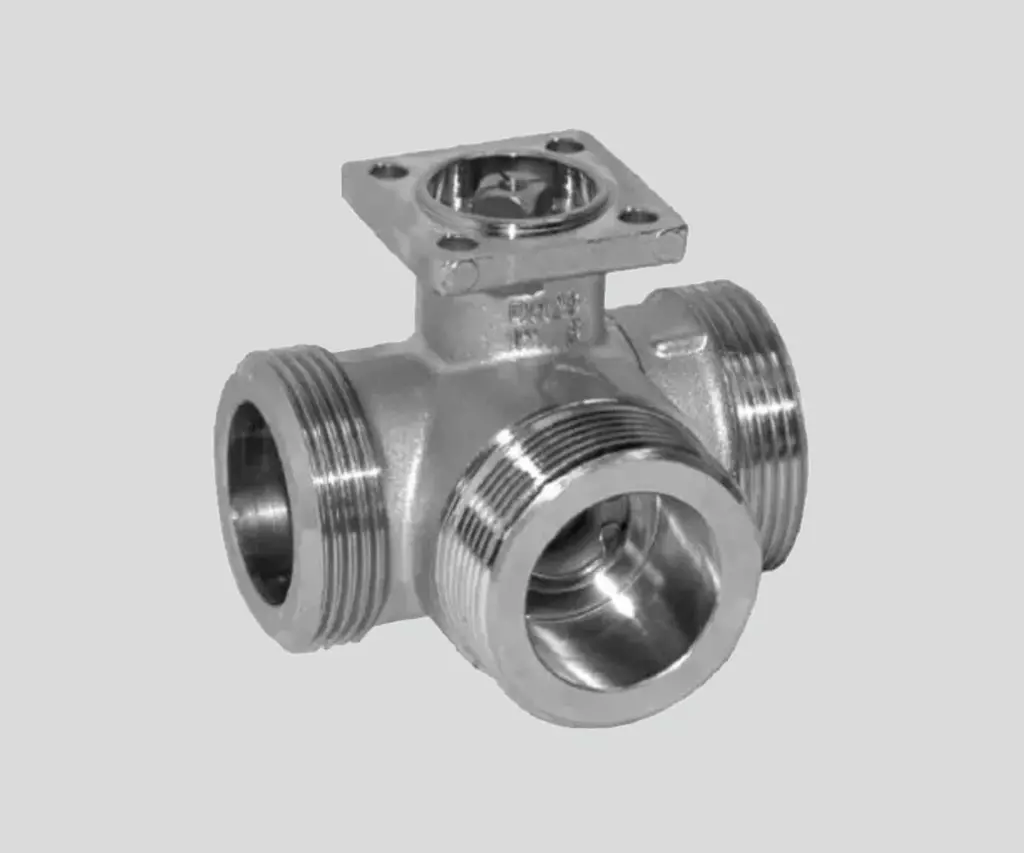

DWK25B08 & DWK32B10
3-Weg Umschaltkugelhahn, DN 25 bzw. DN32, Außengewinde G11/2“ bzw. G2“, PN 40 bzw. PN25, Kvs 26 m²/h bzw. 32 m²/h; empfohlener Einsatz bis max. 8m³ bzw. 10 m³. Ventilkörper Messingkörper vernickelt, Mediumstemperatur -10…100 °C, A-AB: luftblasendicht, Leckrate A; passender Motor für Drehantrieb DAB05AC bzw. DAB10AC für DWK32B10.

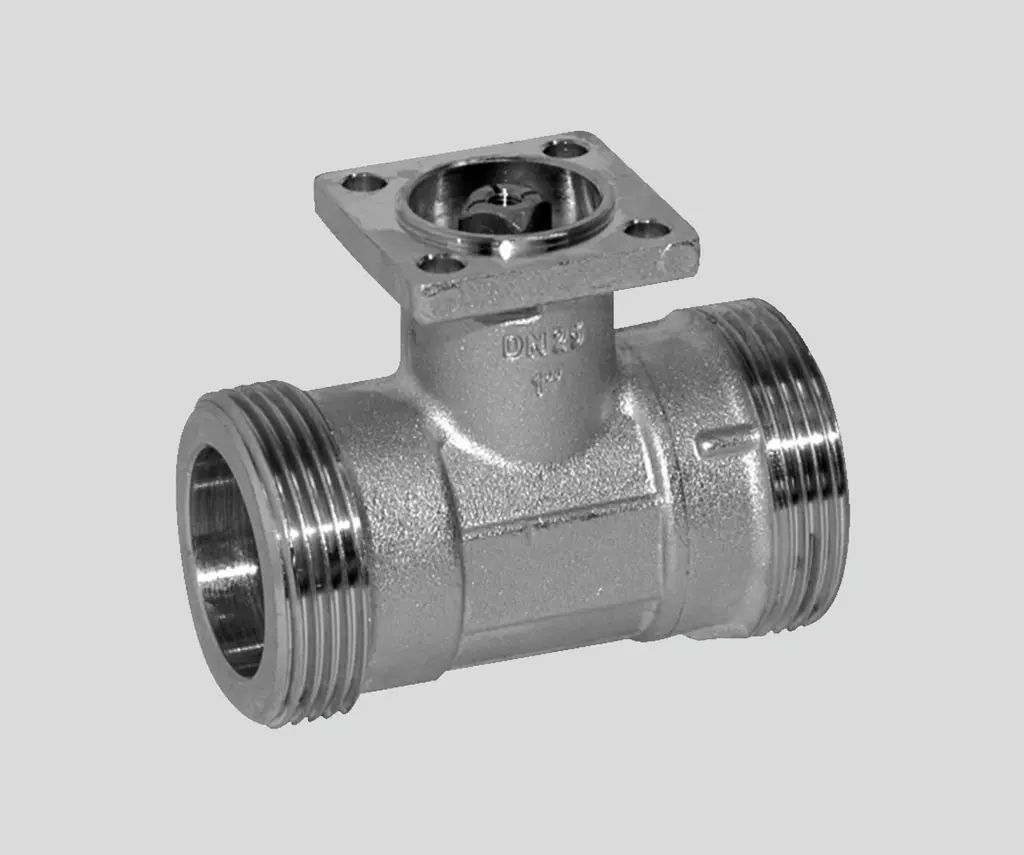

ZWK32B10
2-Weg Auf/Zu-Kugelhahn, DN 32 Außengewinde G 2“, PN 25, Kvs 32 m³/h; empfohlener Einsatz bis max. 10 m³,
Ventilkörper Messingkörper vernickelt, Mediumstemperatur -10…100°C [14…212°F] luftblasendicht, Leckrate A, passender Motor für Drehantrieb DAB10AC.

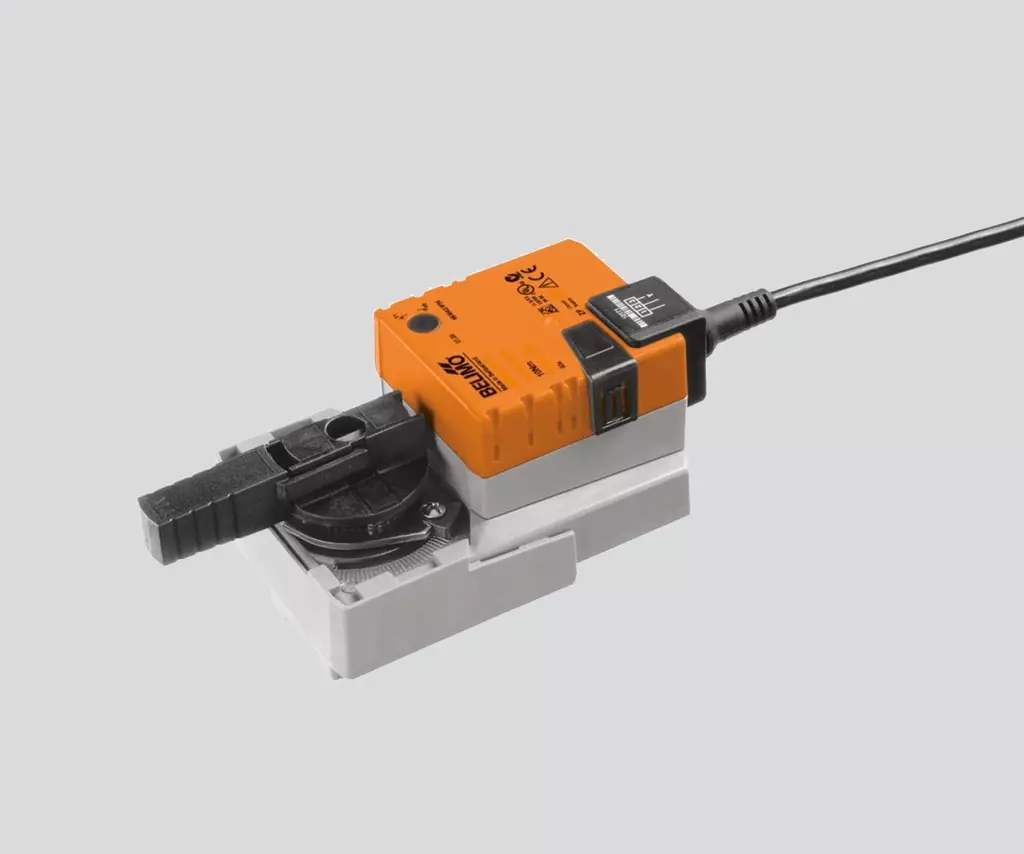

DAB05AC & DAB10AC
Drehantrieb 5 Nm bzw. 10 Nm, AC 100…240 V, Auf/Zu, 3-Punkt, Motorlaufzeit 90 s / 90°, IP54, Handverstellung mit Drucktaste, arretierbar, elektrischer Anschluss mit 1 m PVC-Kabel.

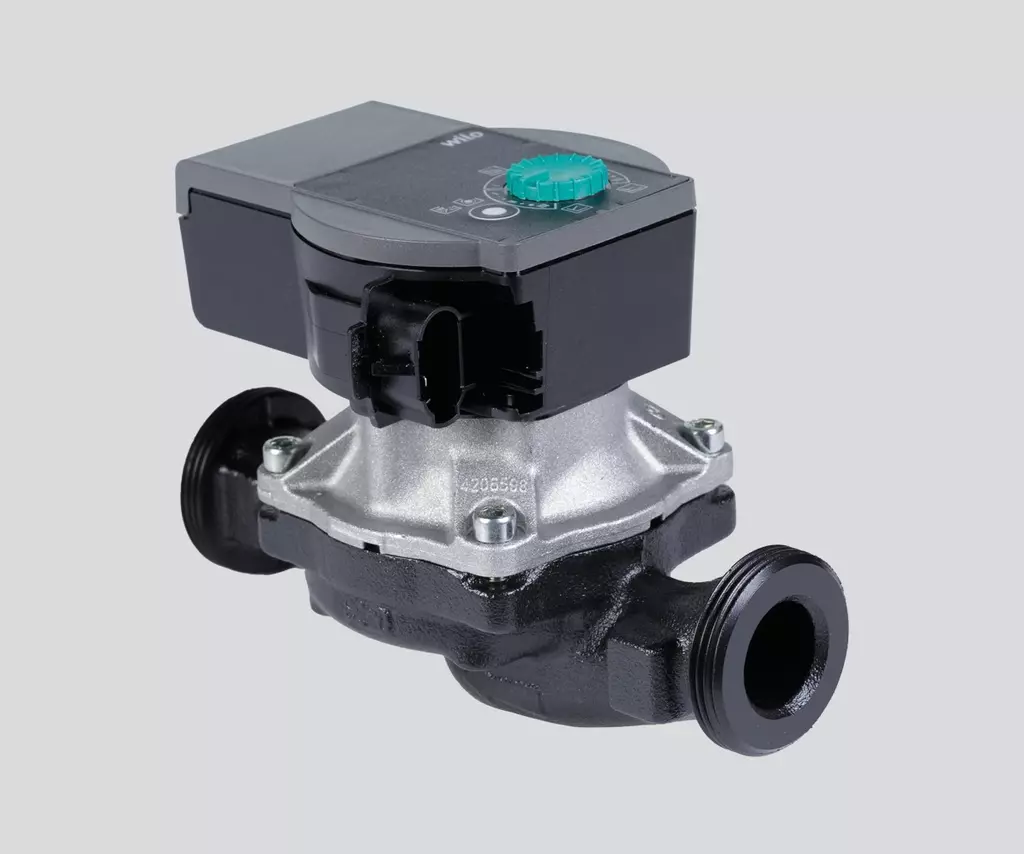

WIL2560-180
Pumpe zur Aufrüstung von EHPKSK9 auf EHPKUP9, DN25, mit einer Förderhöhe von 6 m und einer Einbaulänge von 180 mm.
Thermische Brauchwassermischer 45-65 °C
Zentraler Thermomischer zur
Trinkwarmwassererwärmung mit hocheffizienter Zirkulationseinbindung
optimiert das Warmwasser-Schüttmengenergebnis und erhöht den Warmwasserkomfort durch homogene Temperaturversorgung. Außerdem dient er als Verbrühschutz bei Temperaturerhöhungen mit PV-Überschuss, thermische Solaranlagen und
bei variablen Stromtarifen. Er ist auch für exergieoptimierte Vorlaufanhebeschaltungen mit Wärmepumpen im Warmwasserladebetrieb verwendbar. Der Thermomischer reduziert die benötigte Nachladeleistung der Wärmepumpe und verbessert deren Leistungsperformance.
Thermische Brauchwassermischer 60-80 °C
Zentraler Thermomischer zur
Trinkwarmwassererwärmung mit hocheffizienter Zirkulationseinbindung
optimiert das Warmwasser-Schüttmengenergebnis und ermöglicht thermische Desinfektion ohne Bypass oder
Ausbau. Er ist auch für exergieoptimierte
Vorlaufanhebeschaltungen mit Wärmepumpen im Warmwasserladebetrieb verwendbar. Der Thermomischer reduziert die benötigte Nachladeleistung der Wärmepumpe und verbessert deren Leistungsperformance.
Finde alle Dimensionen im unseren
Produkthandbuch.
